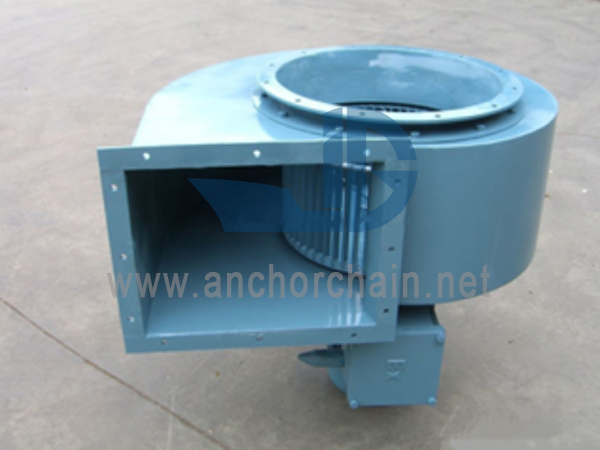

Fan Lártheifeacha Cruthúnas Pléascadh Mara CBL Deartar agus monaraítear lucht leanúna mara pléascadh-cruthúnas de réir GB11799-89 Lucht leanúna sreabhadh aiseach cruthúnas pléascadh mara GB3836.1-2000 Gaireas leictreach le haghaidh atmaisféar pléascach , GB3836.2-2000 Gaireas leictreach, agus gaireas pléascach Tá feanán aerála lártheifeacha pléascadh-dhíonach scrúdaithe agus cruthaithe go dtí an caighdeán ag Údarás Cigireachta pléascadh-dhíonach an PRC agus tá an deimhniú iniúchta faighte acu. Scrúdaigh clár seolta RC iad freisin agus tá an deimhniú faighte acu.
CBL Lucht leanúna mara pléascadh-cruthúnas Pléascadh-cruthúnas, sábháilte agus iontaofa i bhfeidhm. Méid beag, meáchan éadrom, agus torann íseal, frith-chreimneach go maith, go láidir in ann swing, creathadh agus turraingí a sheasamh.
Mionsamhail |
Toirt m3/u |
Brú iomlán pa |
brú statach pa |
Cumhacht mótair |
|
I |
II |
||||
CBL-15 |
500-960 |
540-780 |
390-560 |
0.75 |
1.5 |
CBL-16 |
800-1400 |
590-860 |
340-705 |
0.75 |
1.5 |
CBL-17 |
800-1400 |
685-1000 |
440-840 |
0.75 |
1.5 |
CBL-18 |
1200-1800 |
810-1165 |
540-920 |
1.1 |
1.5 |
CBL-19 |
1500-2400 |
880-1295 |
590-1060 |
1.5 |
1.5 |
CBL-20 |
800-2400 |
245-1510 |
195-1265 |
0.75-2.2 |
1.1-3 |
CBL-21 |
2000-3000 |
1165-1686 |
785-1330 |
2.2 |
3 |
CBL-22 |
2500-3600 |
830-1410 |
830-1410 |
2.2-3 |
4 |
CBL-23 |
2500-3600 |
1080-1685 |
1080-1685 |
2.2-4 |
4 |
CBL-24 |
1500-4800 |
1460-3500 |
250-1970 |
0.75-5.5 |
1.1-5.5 |
CBL-25 |
2000-4800 |
430-2745 |
295-2255 |
1.1-7.5 |
1.1-7.5 |
CBL-27 |
2500-3600 |
510-735 |
340-560 |
1.5 |
1.5 |
CBL-29 |
2500-3600 |
570-900 |
440-775 |
1.5-2.2 |
1.5-2.2 |
CBL-30 |
3000-4800 |
635-910 |
440-775 |
1.5-2.2 |
2.2 |
CBL-32 |
4000-6000 |
735-1070 |
490-843 |
2.2-3 |
3 |
CBL-33 |
4000-6000 |
795-1185 |
590-990 |
2.2-3 |
3 |
CBL-34 |
5000-7200 |
840-1235 |
590-990 |
3-4 |
4 |
CBL-36 |
5000-8600 |
870-1390 |
735-1195 |
4-5.5 |
4-5.5 |
CBL-37 |
6000-8600 |
990-1450 |
340-1410 |
4-5.5 |
4-5.5 |
CBL-39 |
6000-10800 |
490-1705 |
785-1410 |
2.2-7.5 |
2.2-7.5 |
CBL-40 |
5000-7200 |
1175-1745 |
980-1550 |
4-7.5 |
4-7.5 |
CBL-42 |
6000-14000 |
540-840 |
390-705 |
2.2-11 |
3-11 |
CBL-44 |
7200-14000 |
600-2130 |
390-1275 |
3-15 |
4-15 |
CBL-46 |
9000-18000 |
675-970 |
340-1830 |
4-18.5 |
4-18.5 |
CBL-48 |
9000-18000 |
655-1060 |
390-2118 |
4-22 |
4-22 |
CBL-50 |
12000-21000 |
775-2635 |
540-2120 |
5.5-22 |
5.5-22 |
CBL-52 |
12000-18000 |
850-1330 |
540-1059 |
7.5-11 |
7.5-11 |
CBL-54 |
15000-18000 |
940-1350 |
685-990 |
7.5-11 |
7.5-11 |
CBL-56 |
15000-21000 |
1010-1520 |
685-1195 |
11-15 |
11-15 |
CBL-58 |
18000-21000 |
1155-1655 |
880-1265 |
15-18.5 |
15-18.5 |
Tá dhá chineál struchtúracha ann:
cineál I (cineál cúplála díreach), agus cineál II (cineál cábáin ar leith). Tá an tógáil neamh-sparing.
Is cúpláil dhíreach mótair é struchtúr cineálacha I, tá an impeller suite go díreach ar an seafta mótair, agus tá an cásáil socraithe ar flange an mhótair cruthúnas pléascadh.
Is struchtúr ar leith é an cineál II, cuirtear an lucht leanúna agus an mótar isteach i gcábáin éagsúla, le feiste tiomána, cúpláin solúbtha, agus tá an gléas tiomána comhdhéanta de imthacaí, imthacaí, seafta, fáinní práis, bosca líonadh. Is féidir é a oiled agus an teocht a thomhas.
Féadfar an fean a dhéanamh i struchtúr cothrománach nó ingearach, aon-chéim, líníocht aonair agus aerdhíonach de réir riachtanas an chustaiméara.
